音乐喷泉系统工程实现详解：从信号解析到系统集成的全面技术解析
摘要：
音乐喷泉是现代水景艺术与精密机电控制技术的深度耦合。本文旨在系统性地阐述音乐喷泉的核心技术原理，包括音频信号的处理与映射、水型与灯光的精密控制、不同层级控制架构的选型依据，以及工程实现中的关键挑战与解决方案，为专业项目规划与设计提供技术参考。
音乐喷泉水柱随节奏起伏变化
一、音乐喷泉系统总体架构
音乐喷泉是现代水景艺术与工程技术的完美结合，它通过精密控制系统将水的流动、光的变化与音乐的节奏融为一体，创造出令人震撼的视听体验。这套系统本质上是一个复杂的机电一体化工程，涉及声学、光学、流体力学、自动控制等多个学科领域的交叉应用。一个完整的音乐喷泉系统通常由音频采集处理单元、核心控制单元、执行机构和辅助系统等部分组成。系统通常采用分层分布式架构，自上而下可分为：
信息层：以工业控制计算机或高端PLC为核心，运行专用控制软件，负责音频信号的采集、深度分析与核心控制指令的生成。
控制层：通过现场总线网络（如PROFIBUS-DP、EtherCAT）或工业以太网，将指令下发至各现场控制站（如变频器、专用灯光控制器、阀门驱动模块）。
执行层：包括水泵机组、调节阀、水下灯具及特效喷头等终端设备，接收指令并完成机械动作。
辅助系统：涵盖水处理循环系统、供配电系统、防雷接地系统等，为整个系统的稳定运行提供基础保障。
音乐喷泉中控机房内部
二、音频信号的处理与特征提取
音频分析的准确性是实现音乐与喷泉同步的基石。现代音乐喷泉控制系统通常采用多模态信号解析技术，能够实时捕捉音乐的音调、音量、节奏、乐感等元素，并将其转换为可量化的控制参数。
1.频谱分析与特征映射
系统对输入的音频信号进行快速傅里叶变换（FFT），将时域信号转换为频域信号，从而精确分析其频谱构成。通常将音频频谱划分为若干频带。在工程编程中，可将不同频带的能量强度映射为特定水型组的高度或幅度。例如，低频信号（0-200Hz）通常关联低喷水区域，高频信号（800-2000Hz）则对应高喷水区域，从而实现音乐频率到水柱高度的映射转换。
2.动态信号与包络跟踪
音乐的动态（音量起伏）通过计算信号的均方根值（RMS） 来获取。为应对音乐中大幅度的动态变化，防止水型视觉表现的突变，需采用动态范围压缩（DRC） 算法对RMS信号进行平滑处理，生成线性的控制量，用于同步控制水泵的整体输出功率或灯光的整体亮度。
音乐频谱分析示意图
三、水型与灯光的精密控制
1.水型的伺服控制
水泵控制：主流方案采用变频调速技术。通过调节异步电机的供电频率，实现水泵转速的无级调控，从而精确控制水柱高度。变频器的选择需保证其调速范围（通常优于10:1）和动态响应速度（毫秒级），以匹配音乐的节奏变化。
喷头与阀门：对于需要快速启闭的特定水型（如跑泉、跳泉），采用高速电磁阀或气动阀，配合PID控制算法对管道压力进行精确闭环调节，确保水型的瞬间爆发与停止的准确性；摇摆喷头则采用磁感霍尔传感器或旋转位置编码器实现精确定位，速度变化范围覆盖舒缓摆动到快速旋转，匹配不同音乐情感。
2.灯光系统的同步渲染
水下灯具普遍采用DMX512-A或Art-Net协议进行控制。控制系统将音乐的情感色彩（如激昂、舒缓）映射为CIE色度图上的坐标，通过DMX协议输出RGBW或RGBAW混色值，实现数千万种颜色的无缝渐变与切换。灯具必须具备优异的显色指数（CRI > 80）和高防水等级（IP68），以确保色彩还原度与长期可靠性。
喷泉水柱与灯光协同作用
四、系统控制架构的选型分析
现代音乐喷泉根据项目规模和复杂度采用不同的控制方案，每种方案各有其适用场景和特点：
| 控制类型 | 核心架构 | 适用场景 | 技术特点 | 局限性 |
| 计算机软件控制 | 工业计算机+专用软件 | 大型市政项目、复杂水型 | 高性能处理、复杂逻辑控制、支持实时音画同步 | 成本较高、需要专业编程 |
| PLC控制型 | 工业PLC+扩展模块 | 中小型喷泉、预算有限项目 | 高稳定性、适应复杂环境、编程相对简单 | 处理复杂音乐能力有限 |
| 无线物联型 | WiFi/物联网平台 | 需要远程监控的项目 | 支持手机APP远程监控 | 受无线信号稳定性影响 |

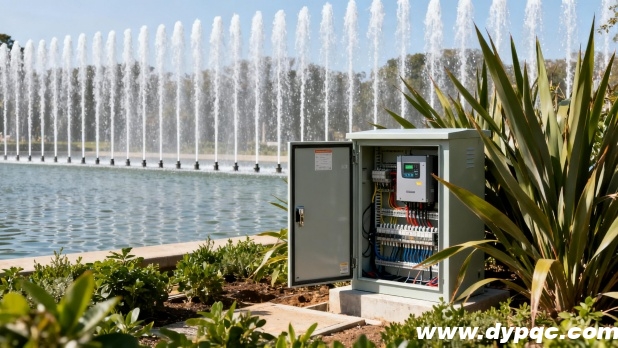

小型水景喷泉室外控制柜
五、工程实现中的关键技术与挑战
音乐喷泉技术实现过程中面临多重技术挑战，这些难点的解决直接关系到系统的性能和可靠性：
1.同步精度保障
系统的整体同步延迟是核心性能指标。需通过高精度硬件定时器中断、优化通信协议栈、减少操作系统调度延迟等手段，将音频采集到执行器响应的总延迟控制在50毫秒以内，以达到人眼无法察觉的同步效果。
2.环境适应性与可靠性设计
电磁兼容性：户外复杂电磁环境要求系统具备强抗干扰能力。关键信号传输采用光纤介质，设备电源入口加装浪涌保护器，控制柜具有良好的屏蔽与接地。
气候适应性：所有户外设备需满足IP65及以上防护等级，水下设备需满足IP68。关键元器件选型需考虑宽温工作范围（-25℃ ~ +70℃）。
3.系统集成与协同控制
音乐喷泉涉及多子系统协同工作，将不同厂商、不同协议的子系统无缝集成是最大挑战之一。实施前期需制定统一的通信接口标准，并利用成熟的OPC UA、Modbus TCP等工业互联技术进行数据交换，确保系统协同工作的稳定性。
音乐喷泉水面如镜的日景与光影交织的夜景
六、智能运维管理
现代音乐喷泉系统选配智能监控平台，可实现：
实时状态监控：
对设备状态、水质参数、能耗数据等进行7x24小时监测。
预测性维护：
基于大数据分析，建立设备寿命模型，在故障发生前发出预警，变被动维修为主动维护。
远程诊断与更新：
支持安全的远程访问，进行故障诊断、程序更新与性能优化，减少现场维护频次。

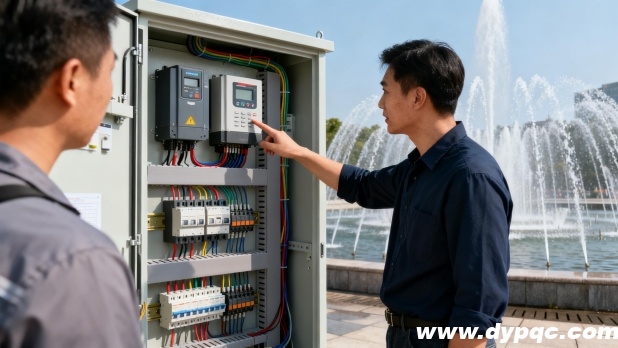

专业工程师向操作人员讲解喷泉控制柜
结语
音乐喷泉是一项集成了自动控制、信号处理、机械设计与艺术创作的复杂系统工程。其技术核心在于实现高精度、高可靠性的实时控制与多系统协同。随着物联网与人工智能技术的发展，音乐喷泉正朝着智能化、自适应、交互式的方向演进。
