小空间如何玩转灵动水艺术 - 云南昆明永和商业广场旱喷深化设计案例解析
一、项目背景：城市商业空间中的水景活力引擎
昆明永和商业广场作为昆明核心商圈的新兴商业综合体，致力于打造集购物、休闲、社交于一体的高品质城市公共空间。其户外广场是吸引客流、提升停留时长、营造商业氛围的关键区域。
甲方提出在开放式广场中央打造旱喷水景，相较于传统水池喷泉，旱喷（又称地埋式喷泉）以其互动性、安全性、空间灵活性和后期易维护性，成为现代商业广场的首选。它能：
聚集人气：
尤其吸引儿童家庭客群，创造欢乐氛围
视觉焦点：
动态水景提升广场艺术美感与辨识度
调节微气候：
在昆明干燥季节增加空气湿度，提升环境舒适度
场地活化：
喷泉关闭时，场地可恢复为完整活动空间，利用率高
二、工程内容与挑战：专业深化设计的必要性
本项目甲方已提供原始旱喷设计效果图及施工图，但存在若干需专业优化的关键问题。
深化设计核心任务：
参照设计效果图，对施工图纸进行专业分析、优化与再设计，确保方案的技术可行性、施工便利性、成本可控性及最终效果呈现
甲方核心诉求变更：
应甲方要求，旱喷水池直径需从原设计的6.4米缩小至3.9米。这直接影响了水型布局、设备选型和视觉效果。
原方案主要问题分析：
设备平面图：
水型单一：6圈均为单一直线水柱，缺乏变化与吸引力
空间适配差：直接按比例缩小原6圈设计至3.9米直径，水柱过于密集，效果局促且能耗不经济
昆明永和商业广场旱喷原设计效果图
铺装平面图：
工艺不合理：按22.5°角均分设计，导致外围石材长度达1.5米。超长石材面临加工难、运输破损率高、现场安装精度要求极高且极易断裂的风险
维护困难：石材宽度仅400mm，为水景设备（喷头、灯、管线）预留的操作空间极其有限，给现场施工及后期维护带来巨大挑战

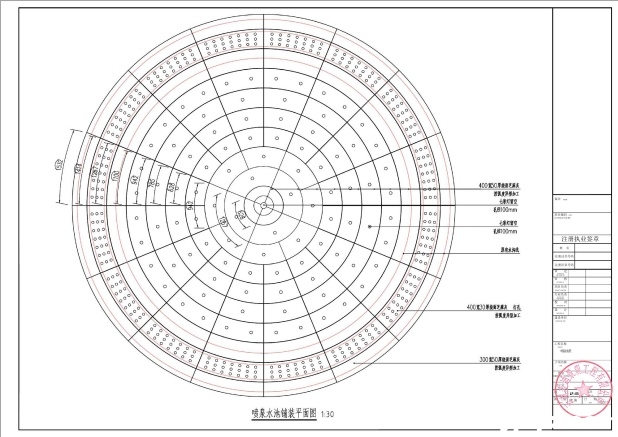

昆明永和商业广场旱喷原设计CAD铺装平面图
基础支撑平面图：
结构隐患：采用60mm热镀锌方管弯制圆形龙骨。圆形弯管精度难控，现场安装累积误差大，导致支撑面不平整
安全隐患：优化前方案中，石材搭接在钢管上的有效支撑宽度不足3cm，存在严重安全隐患和脱落风险
成本与施工：弯管工艺复杂，成本较高，且对施工队伍技术要求高

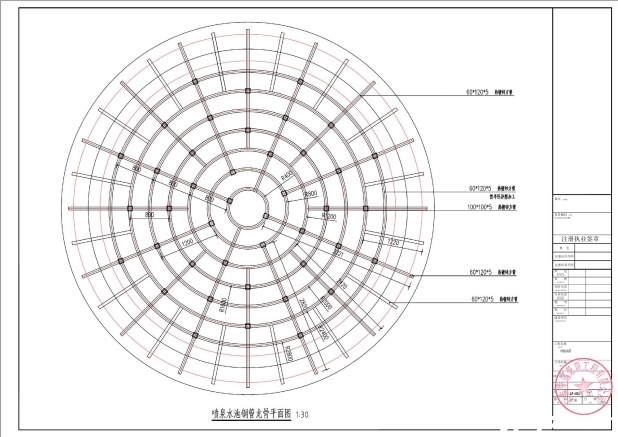

昆明永和商业广场旱喷原设计CAD支撑架平面图
三、旱喷深化设计方案：精准优化，破局痛点
深化设计围绕“效果提升、安全稳固、便于施工维护、成本优化”四大原则展开，分别对三个核心图纸进行针对性改造
设备平面图深化设计 - 小空间，大精彩
核心调整：
放弃简单按比例缩小，重新规划水型布局
优化措施：
圈层重构：由原6圈缩减为3圈独立控制的水柱。内圈（高）、中圈（中）、外圈（低）增强视觉层次，可独立编程形成丰富的组合变化
中心亮点：在圆心位置增加一组百变喷头。采用双泵双变频控制技术，实现水柱高度和形态的精准无极调节。核心价值在于能实现水柱与水膜之间的无缝切换，在有限空间内创造最大视觉变化（如瞬间从雄壮水柱变为轻盈水幕）
效果提升：虽然直径缩小，但通过圈层独立控制和中心百变喷头，水型的丰富度、层次感和动态表现力远超原6圈单一水柱方案，实现“以小博大”
交付成果：
提供清晰表达新水型布局、喷头类型、控制分组及预期效果的修改后意向效果图

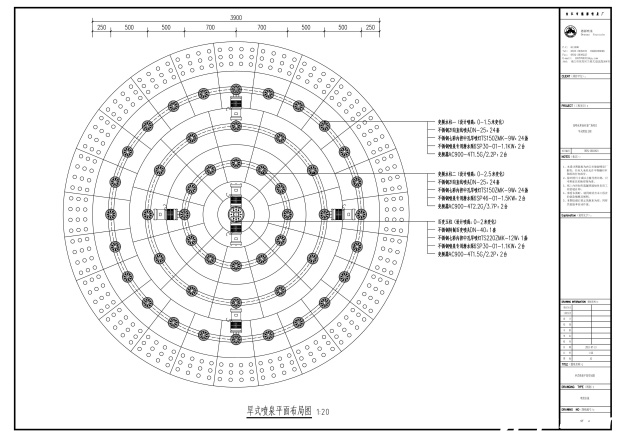

昆明永和商业广场旱喷深化设计CAD设备平面图
铺装平面图深化设计 - 标准化，易实施
核心问题：
解决超长石材（1.5m）和过窄宽度（400mm）带来的加工、运输、安装、维护难题
优化措施：
尺寸优化：将石材宽度统一增加至500mm，显著提升结构稳定性和为设备预留操作空间。将石材长度控制在600mm左右（根据具体分块计算）
分块设计：基于新直径（3.9米）和宽度（500mm），重新进行圆形铺装分块设计，确保每块石材尺寸标准化、模数化
精确定位：喷头位置严格位于石材中心，并在图纸上清晰标注。要求石材厂家根据深化图纸预制孔洞，保证现场安装精度，避免现场开孔造成的破损和误差
优势总结：
加工运输：标准尺寸大幅降低加工难度和运输破损率
安装效率：尺寸统一，铺装更快捷，精度更高
维护便捷：500mm宽度提供充足空间，便于打开石材进行设备检修更换

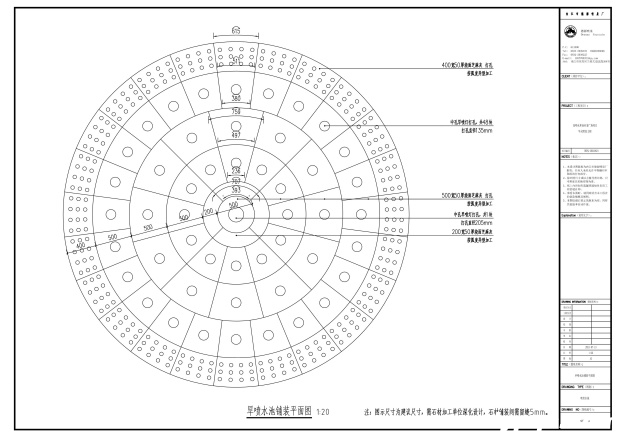

昆明永和商业广场旱喷深化设计CAD铺装平面图
石材基础支撑平面图深化设计 - 稳固可靠，经济高效
核心问题：
解决原方管龙骨方案存在的弯管误差大、安装困难、支撑不稳、安全隐患高、成本较高的问题
优化措施：
结构革新：彻底摒弃60热镀锌方管弯制龙骨方案
替代方案：采用200mm宽砖砌体沟槽作为石材基础支撑体系。沿旱喷水池圆周砌筑稳固的砖砌体基座
核心优势：
施工便捷：砖砌体为常规土建工艺，施工队伍熟悉，技术门槛低，现场施工误差极易控制
稳定性强：砌体提供宽大、平整、连续的支撑面（200mm宽），石材搭接稳固，彻底消除脱落风险，安全性极大提升
成本降低：相较于定制弯管和精密安装方管龙骨，砖砌体材料成本和人工成本显著降低
精度保障：砌体顶面标高和水平度易于控制，为石材平整铺装奠定坚实基础

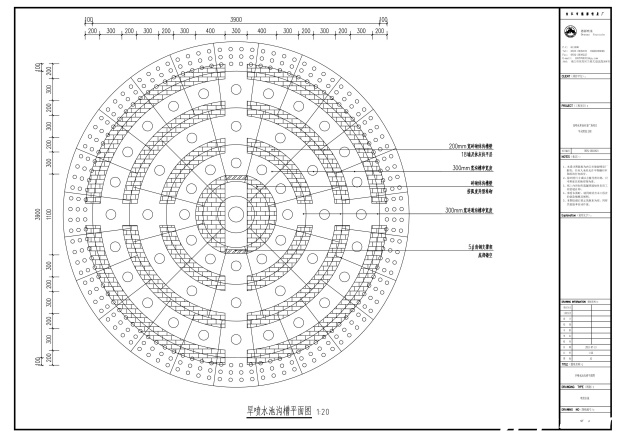

昆明永和商业广场旱喷深化设计CAD沟槽平面图
四、深化设计亮点与价值：未施工亦见真章
尽管本项目仅停留在深化设计阶段，但其专业价值已充分体现：
化限制为机遇：
将甲方要求的直径缩小（3.9米）转化为优化契机，通过水型重构和核心百变喷头应用，反而提升了水景的观赏性、互动性和科技感，证明了小空间也能做出大效果
工艺深度优化：
针对原铺装设计缺陷，提出标准化、模数化的铺装解决方案（500mm宽 x ~600mm长），完美解决加工、运输、安装、维护全链条痛点，大幅提升项目可实施性和耐久性
结构安全革新：
用经济可靠的砖砌体沟槽替代复杂的弯管龙骨，从根本上消除了安全隐患，提升了结构稳定性，同时降低了造价和施工难度，体现了“安全是最大效益”的理念
成本综合最优：
在保证甚至提升效果与安全的前提下，通过结构优化（砖砌体替代定制钢构）和工艺优化（标准石材），有效实现了项目综合成本的下降，为甲方创造了更高性价比的方案
设计指导施工：
深化图纸（设备图、铺装图、基础图）及配套的意向效果图，为未来可能的施工提供了精确、可行、可靠的蓝图，最大程度避免施工阶段的返工和争议
昆明永和商业广场旱喷深化设计水型参考
五、结语：专业深化设计，铸就水景精品
昆明永和商业广场旱喷项目的深化设计过程，深刻诠释了专业水景设计在项目落地中的关键作用。面对甲方需求变更（尺寸缩小）和原方案存在的技术缺陷，通过系统性的分析与创新性的优化：
在效果上：
变“小而挤”为“小而精”，水型更丰富，核心亮点更突出
在实施上：
攻克铺装工艺难题，实现石材标准化，确保精度与效率
在安全上：
革新基础结构，根除隐患，保障长期稳定运行
在成本上：
找到效果、安全、造价的最佳平衡点
立即获取您的水景优化方案
您的商业广场/文旅项目水景是否也面临设计落地难、效果不如预期、成本超支或维护麻烦的困扰？专业的水景深化设计是项目成功的关键一步！
让我们用专业能力，助您打造安全、灵动、高效、引流的水景地标！
FAQ：商业旱喷高频技术问答
Q：旱喷缩小尺寸后，效果会不会大打折扣？
A：本案例证明，通过专业的深化设计（如优化水型布局、增加核心百变喷头），小尺寸旱喷反而可以创造出更丰富、更聚焦、更具科技感的视觉效果，实现效果的提升而非折扣。
Q：为什么石材尺寸对旱喷这么重要？
A：石材尺寸直接影响加工成本、运输安全、安装精度和后期维护空间。过长的石材易损，过窄的石材不便维护。标准化尺寸（如本案例的500mm宽，~600mm长）是保证项目质量、进度和成本的关键。
Q：用砖砌体代替钢龙骨做基础，承重和耐久性够吗？
A：对于旱喷区域的人行荷载，200mm宽砖砌体沟槽（按规范砌筑）的承载力和稳定性完全满足要求，且耐久性好。其平整度、稳定性和经济性远超弯制钢龙骨方案，是更优选择。
Q：深化设计只在图纸阶段，价值在哪里？
A：深化设计是在施工前发现并解决潜在技术问题、优化方案、控制成本的关键环节。优秀的深化设计能极大提升施工效率、保障最终效果、避免返工浪费，其价值远大于其成本，是项目成功的基石。本案例虽未施工已充分展现其解决复杂问题的能力。
